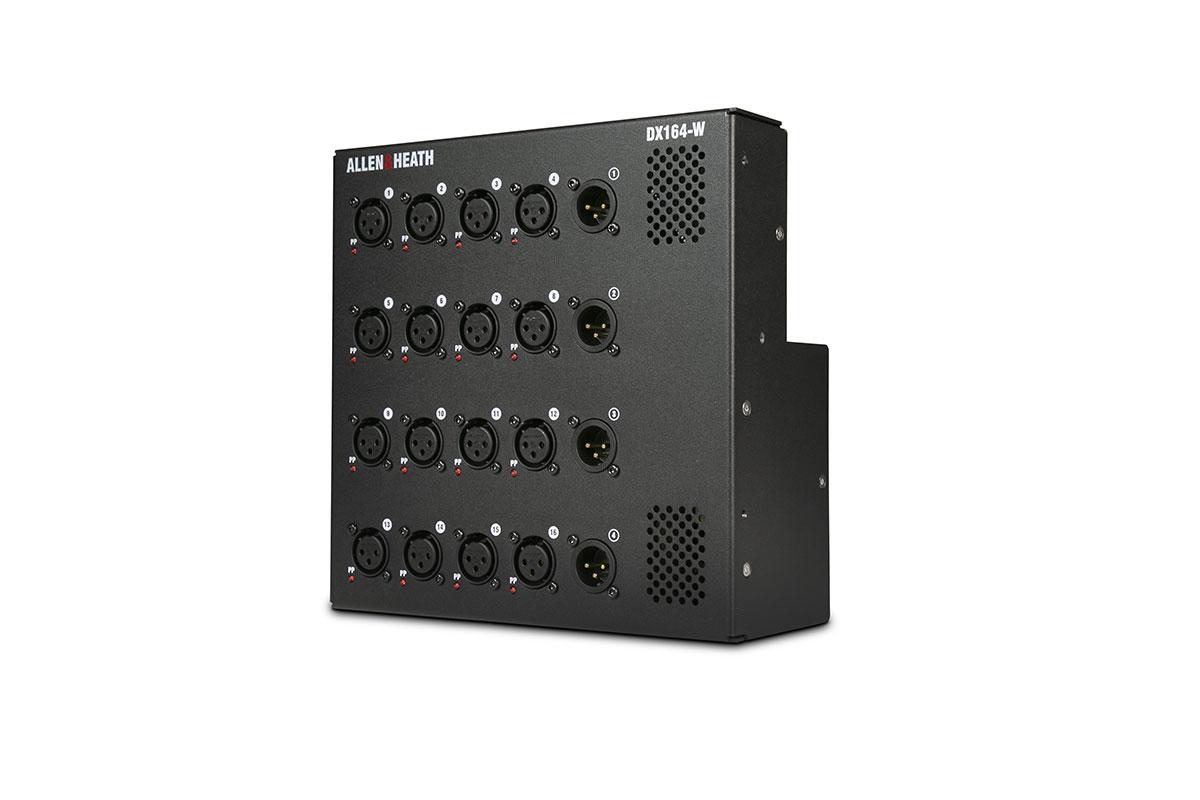

Цифровий стейджбокс Allen & Heath DX164-W

Розширювач DX для настінного монтажу на 16 входів XLR / 4 виходи XLR

DX164-W - це розширювач для настінного монтажу, який додає віддалений введення / виведення до мікшера dLive, Avantis або SQ, або до матричному аудіопроцесору AHM-64.

Кожен DX164-W обладнаний 16 мікрофонними передпідсилювачами з незалежними світлодіодними індикаторами фантомного живлення, а також 4 лінійними виходами XLR.

Конструкція розширювача дозволяє використовувати його для настінного монтажу або, як альтернатива, для установки на щаблі «пастки для занурення», що робить його ідеальним для стаціонарних установок.

З dLive
До стандартної системи dLive можна підключити до 6 пристроїв DX164-W - 4 через MixRack і 2 через Surface, що дозволяє використовувати до 96 віддалених входів і 24 віддалених виходу на додаток до тих, які передбачені MixRack і Surface. До системи dLive можна додати до 46 пристроїв через карту DX Link або DX Hub (808 аналогових входів, 224 аналогових виходу).

DX164-W підключається за допомогою одного кабелю Cat5e (рівень 2 на базі Ethernet) до dLive Surface, MixRack, DX Hub або висхідного каналу DX164-W / DX168 через захищений порт etherCON. Другий порт etherCON з блокуванням призначений для резервного підключення до сумісного обладнання або для послідовного підключення до низхідного DX164-W або DX168 для додаткового віддаленого вводу / виводу.

З AHM-64
Два пристрої можна поєднати в гирляндную ланцюжок і безпосередньо підключити до порту SLink AHM-64. До 8 пристроїв DX164-W можна додати до системи AHM-64 через DX Hub і вільно підключити до 64 вхідних каналах.

З Avantis
Два пристрої можна поєднати в гирляндную ланцюжок і безпосередньо підключити до порту Avantis SLink. До системи Avantis можна додати до 16 пристроїв DX164-W за допомогою карти DX Link і / або концентраторів DX.

З SQ
Два пристрої можуть бути сполучені гірляндою і підключені безпосередньо до порту SQ SLink, з додатковою картою SLink для SQ, що забезпечує більшу кількість підключень. Для більш розподіленої системи концентратор DX може обробляти до 8 пристроїв DX164-W або DX168 в будь-якій комбінації, які можуть бути вільно підключені до 48 вхідних каналах SQ.

Особливості:

- Призначений для настінного монтажу або установки сифона
- 16 балансних мікрофонних передпідсилювачів на XLR
- Індикатор фантомного живлення на кожен вхід
- 4 балансних лінійних виходи XLR
- Блокування портів EtherCon
- Гірляндное з'єднання або резервне аудіо з'єднання
- Може поміститися в стандартну коробку NEMA (потрібні нестандартні кронштейни)
- Сумісність з сценічної кишенькової системою ACE Backstage 174SLBK
- 3 варіанти джерела живлення: харчування 100-230 В змінного струму від IEC або гвинтових клемних колодок, а також живлення 12 В постійного струму
- Джерело постійного струму може використовуватися як резервне джерело живлення
- Перетворювачі 96 кГц
